產品概述
GCS型低壓抽出式開關柜，(以下簡稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情，具有較高技術性能指標，能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置目前已被電力用戶廣泛選用。
裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380(400)V、(660)V，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
裝置的基本結構見下圖。
IEC60439-1《低壓成套開關和控制設備》
GB7251《低壓成套開關設備》
JB/T9661《低壓抽出式成套開關設備》
使用條件
1. 周圍空氣溫度不高于+40℃，不低于-5℃，24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行。
2. 戶內使用，使用地點的海拔高度不得超過2000m。
3. 周圍空氣相濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%、應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4. 裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合GBJ232-82)標準。
5. 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
6. 用戶特殊要求時，可以與本公司協商解決。

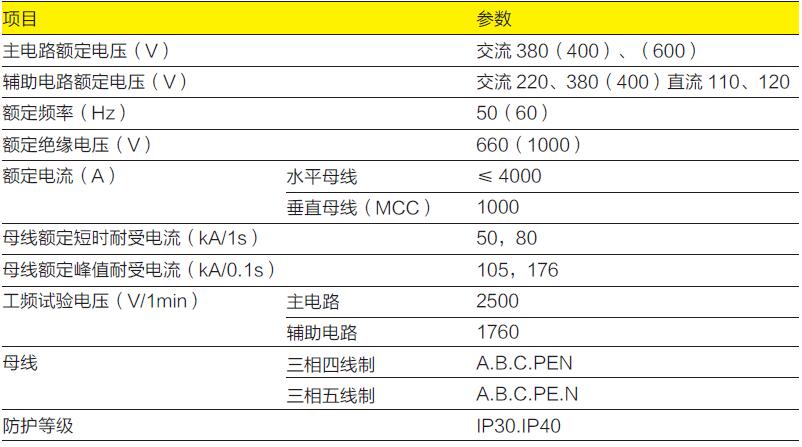

基本電氣參數
主結構
1. 主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm和Φ9.2mm的安裝孔，內部安裝靈活方便。
2. 主構架裝配形式設計為兩種，全組裝式結構和部份(側框和橫梁)焊接式結構，供用戶選擇。
3. 裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
4. 水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。
5. 電纜隔室的設計使電纜上下進出均十分方便。

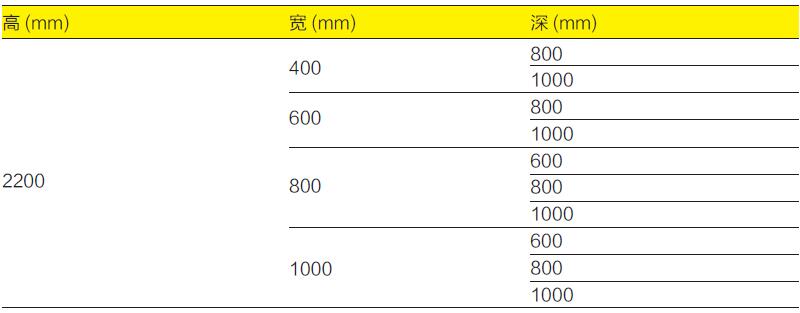

6. 裝置通用柜體的尺寸系列(見下表)：
功能單元
1. 抽屜層高的模數為160mm。分為1/2單元、1單元、3/2單元、2單元、3單元、五個尺寸系列。單元回路額定電流400A及以下。
2. 抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
3. 每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板。
4. 抽屜進出線根據電流大小采用不同片數的同一規格片式結構的插件。
5. 1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
6. 單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。
7. 抽屜單元設有機械聯鎖裝置。
主要電器元件
主要電器元件的選用原則立足于引進技術，國內能成系列批量生產，又能滿足裝置高性能的要求。
1. 電源及饋線單元斷路器主選AH系列。也可選用其它性能更先進的Schneider公司生產的M系列，ABB公司生產的F系列。Ah型斷路器具有性能好，結構緊湊、重量較輕、系列性強的特點，價格相對較低，維護使用方便，各項性能指標能滿足本裝置的要求。
2. 抽屜單元(電動機控制單元、部份饋電單元)斷路器主選CM1、TG、TM30系列塑殼斷路器，部份選用MOELLER公司生產的NZM-100A系列。這些開關均有性能好，結構緊湊，短飛弧或無飛弧、技術經濟指標高的特點，能滿足本裝置的要求。
3. 隔離開關及熔斷器式隔離開關選Q系列。該系列可靠性高，分斷能力強，并可以實現機械連鎖。
4. 熔斷器主選NT系列。
5. 交流接觸器選用B系列、LC1-D系列。

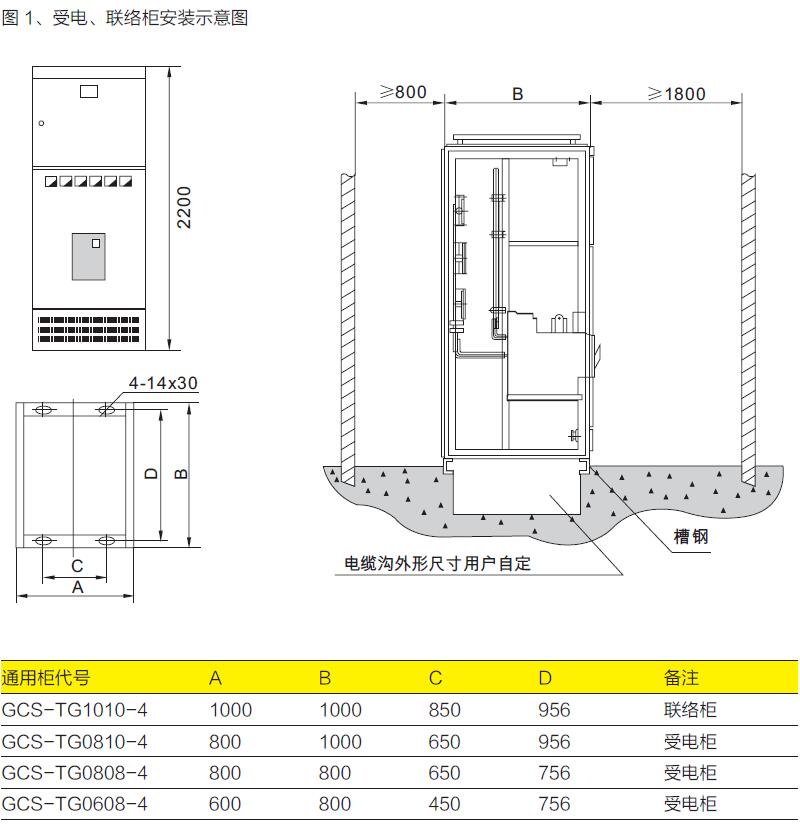

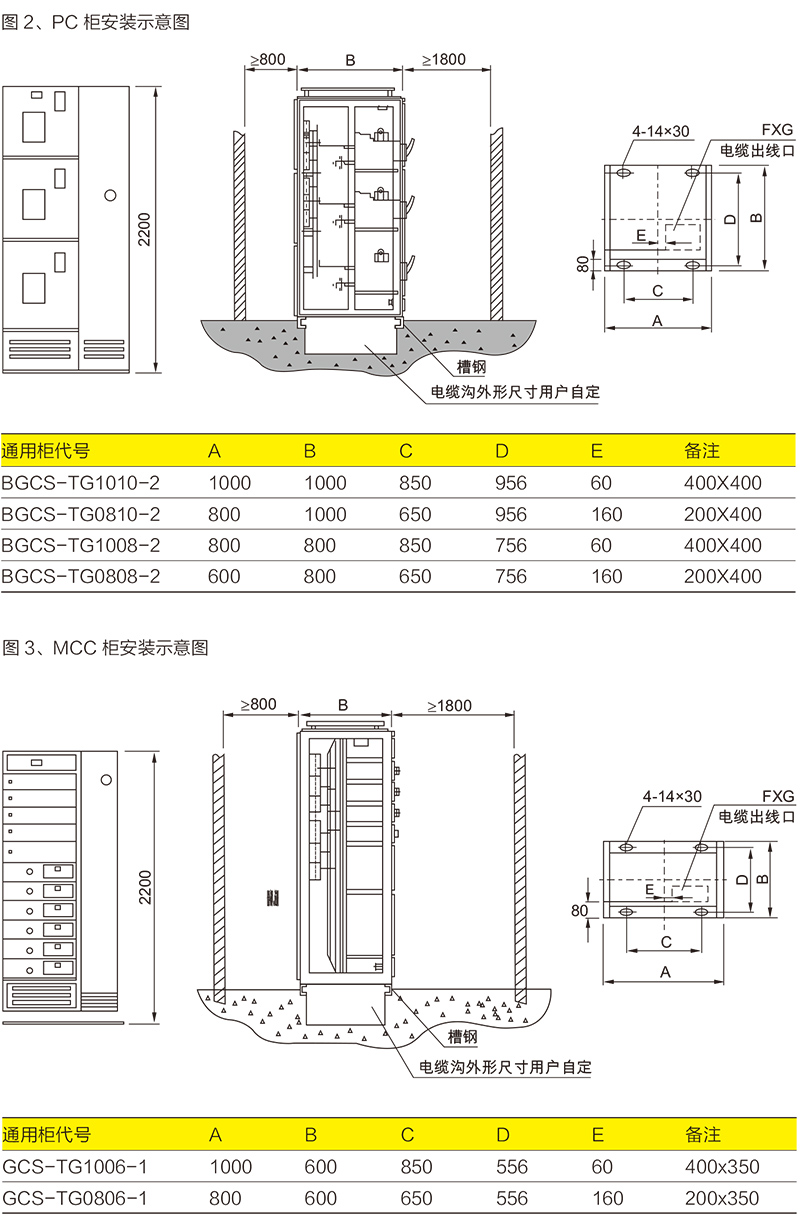

外形及安裝尺寸圖
